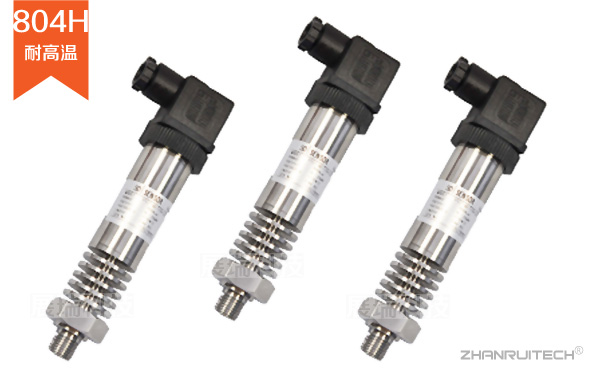

高溫型壓力傳感器，小型耐高溫壓力傳感器產品概述：

        ZR-804H系列高溫型壓力傳感器采用DC24V供電，輸出二線制4~20mA電流信號或三線制0~10V電壓信號，供給指示報警儀、記錄儀、調節器等二次顯示控制儀表進行采集。

        ZR-804H系列高溫型壓力傳感器具有ZR-804小巧型壓力變送器的所有功能，在小巧型壓力變送器的基礎上加裝多級散熱片及其它輔助裝置總裝而成。因體積小巧，全不銹鋼外殼，更適用于空間小的場所安裝，過程接口螺紋多種規格可選，支持非標訂制。

        小型耐高溫壓力傳感器可測量表壓/負壓/絕壓，采用擴散硅或陶瓷壓力傳感器芯體、溫度補償、數字信號處理等先進技術和工藝，具有精度高、可靠性好、響應速度快、性能穩定等特性廣泛用于爐膛負壓，液壓裝置，鍋爐壓力等高溫型場合。

高溫型壓力傳感器，小型耐高溫壓力傳感器工作原理：

        因ZR-804H高溫型壓力傳感的壓力敏感元件為擴散硅芯體，所心其原理為當變送器中的壓力芯體受壓時,使膜片產生微小的形變,膜片上的4個半導體電阻組成的惠斯通電橋,將壓阻效應實現了壓力轉換成電信號, 最后經V/A電壓電流轉換成與被測介質（液體）的壓力成線性對應關系的4-20mA標準電流信號輸出。

高溫型壓力傳感器，小型耐高溫壓力傳感器技術參數：

1. 測量介質：液體、氣體、蒸汽、油等與SUS304不銹鋼兼容的介質；
2. 測量范圍：表壓（G）0~60MPa
             絕壓（A）0~40MPa
             負壓（G）-100~0KPa
3. 精度等級：0.5%F.S(標配)，0.25%F.S（訂制）；
4. 長期穩定性：小于0.25%F.S/年；
5. 過載能力：量程的1.5~2 倍；
6. 補償溫度：-20℃～70℃；
7. 電源電壓：22-28VDC（標定電壓24VDC）；
8. 輸出信號：4～20mA(二/三線制)、0～10V(三線制)；
9. 顯示方式：LED/LCD數字顯示可選；
10. 校準：數字化軟件校準，一鍵零點重置；
11. 過程連接：M20×1.5，NPT1/2，G1/2 外螺紋（Φ3 內孔）或用戶注明；
12. 隔離膜片材料：316L不銹鋼；
13. 傳感器接口材料：1Cr18Ni9Ti；
14. 介質溫度：-20℃～300℃  [常溫請選普通小巧型壓力變送器]；

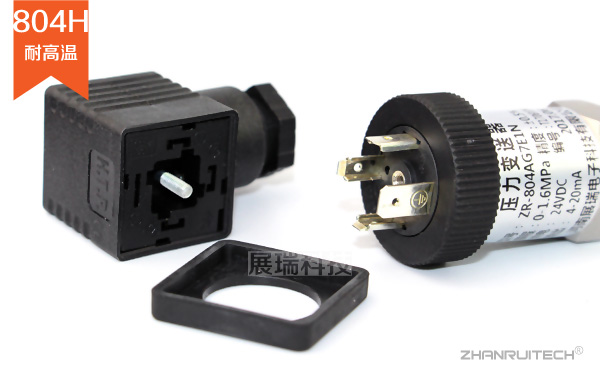

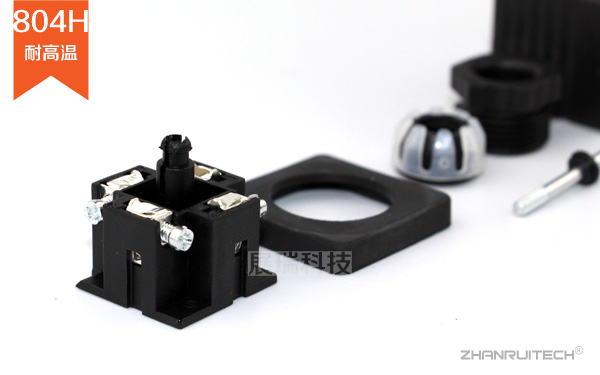

15. 電氣接頭：赫斯曼接頭（標配）、航插、直引線。

高溫型壓力傳感器，小型耐高溫壓力傳感器性能參數：

1. 集成化專用芯片，溫度特性好；
2. 具有反向極性和限流保護；
3. 激光調阻溫度補償；
4. 零點、量程可現場調節（帶表頭款）；
5. 范圍寬抗腐蝕，適于多種介質；
6. 過載及抗干擾能力強，性能穩定；
7. SUS304不銹鋼一體化結構，耐用；
8. 易操作、維護檢修方便；
9. 體積小、重量輕，可在狹窄位置安裝使用；

高溫型壓力傳感器，小型耐高溫壓力傳感器產品選型：

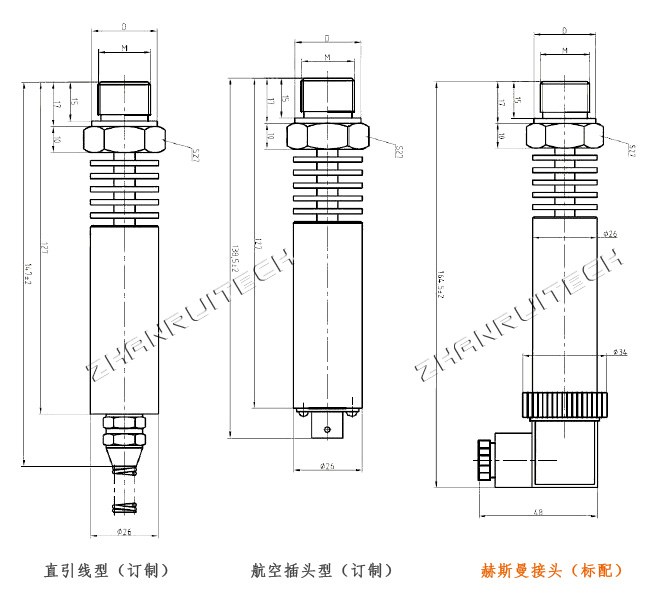

高溫型壓力傳感器，小型耐高溫壓力傳感器外形尺寸：

高溫型壓力傳感器，小型耐高溫壓力傳感器接線方式：
