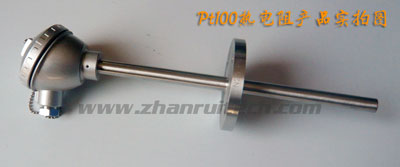

pt100熱電阻,鉑熱電阻,裝配熱電阻工作原理：

    熱電阻是利用物質在溫度變化時本身電阻也隨著發生變化的特性來測量溫度的。熱電阻的受熱部分（感溫元件）是用細金屬絲均勻地雙繞在絕緣材料制成的骨架上，當被測介質中有溫度梯度存在時，所測得的溫度是感溫元件所在范圍內介質層中的平均溫度.

pt100熱電阻,鉑熱電阻,裝配熱電阻特點:

  全國統一設計產品，接口尺寸通用，互換性好；

  采用裝配式結構，零件分解性好，維修方便；

  更換易損件成本低；

  規格齊全，性能穩定可靠。

絕緣電阻：

  裝配鉑熱電阻的常溫絕緣電阻應不小于100MΩ；

  裝配銅熱電阻的常溫絕緣電阻應不小于50MΩ；

  常溫絕緣電阻的試驗電壓為10~100V DC。

自熱影響:

  鉑電阻允許通過的最大電流為5mA，由此產生的溫升不大于0.3℃；

熱響應時間：

  在溫度出現階躍變化時，熱電阻的輸出變化至相當于該階躍變化的50%，所需要的時間，稱為熱響應時間，用τ0.5表示。

熱電阻時間常數：

熱電阻的公稱壓力：一般是指在工作溫度下保護管所能承受的靜態外壓而不破裂。

熱電阻最小插入深度：應不小于其保護套管外徑的8－10倍。

絕緣電阻：

  當周圍空氣溫度為15－35℃，相對濕度＜80％時，絕緣電阻20兆歐（電壓100V）。具有防濺式接線盒的絕緣電阻應2兆歐（電壓100V）

  熱電阻感溫元件在0℃時電阻值（R0）及其與在100℃時的電阻值（R100）比值：

    比值＝R100／R；

    分度號為Pt10、Pt100時；R100/R0=1.3850±0.001；

    分度號為Cu50、Cu100時；R100/R0=1.3850±0.002；

pt100熱電阻,鉑熱電阻,裝配熱電阻選型表：

pt100熱電阻,鉑熱電阻,裝配熱電阻選型說明：

◎ 選型原則

    1、據測量溫度及精度要求選擇感溫元件。

    2、根據測量環境及介質理化特性選擇保護管材質、接線盒形式、結構尺寸及安裝固定形式。

    3、根據被測體的結構選擇熱電阻的總長度L和插入深度l（要考慮最小插入深度）。

    4、按照型號構成表結構組合出產品型號。

◎選型舉例

    ZR-WZP－230 500/350表示單支、M27X2固定螺紋（其他規格螺紋應注明）防水式接線盒、保護管直徑為16mm的裝配式鉑電阻。電阻保護管總長L＝500mm、插入深度l＝350mm。

    河南鄭州展瑞科技專業生產熱電阻系列產品，工業級鉑熱電阻（Pt100/Pt10）、銅熱電阻（Cu50）；展瑞科技過硬的質量，完差的售后服務，是一家您質得信懶的儀表商；展瑞熱電阻產品河南鄭州服務專線：0371-56708681，免費技術支持：13525518669；
