【文章摘要】ZRWP-C803系列壓力溫度數顯表為河南展瑞科技數顯表產品的主打產品,其豐富的功能與親民的價格,受到一致的好評;展瑞科技產品服務熱線0371-56708681,技術支持13525518669!本文小編給您提供的C803的相關詳細接線圖,原創請轉載!

C803系列溫度數顯表、壓力數顯表、液位數顯表，是河南展瑞電子科技有限公司的主打產品，價格親民，功能強大，本文小編來詳細的介紹一下C803數顯表的接線問題。

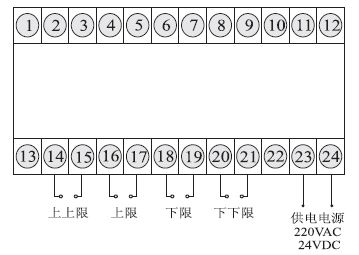

C803數顯表接線柱分為兩排，上下各一排，單排12個接線點，排序請下圖1：

二線制變送器（壓力/液位/差壓變送器）產品如圖2

24V饋電輸出/變送輸出接口如圖3

通訊接口接線如圖4

熱電偶/熱電阻溫度變送器接線如圖5

其它接口，發上下限報警，電源接口參考圖1

展瑞科技河南鄭州公司專業生產溫度數顯表、壓力數顯表、液位數顯表產品，服務熱線0371-56708681，技術支持：13525518669！
