兩線制變送器串?dāng)?shù)顯表的問題

展瑞科技專注儀表10余載 服務客戶千萬家｜儀表咨詢熱線：0371-56708681

【文章摘要】如您有一臺兩線制的變送器儀表和一臺二次顯示儀表產品,那您可以完成工業簡單的自動化控制了;了解更多技術知識請?jiān)L問我們的品牌網站,展瑞科技服務熱線:0371-56708681,技術支持:13525518669;

需要說明一下：安全柵所帶負載一旦大于300歐姆，其輸出電壓下降比較快，當＜16V時，安全柵的穩定性變差，精度或有影響。不只安全柵，電壓較低對變送器的穩定性也影響較大。因此，有安全柵的電路盡量不要再串接負載?？赡艿脑?，用2通道安全柵替換原安全柵最穩妥。不過，此處為響應樓主所要求的簡便易行提議，提供以下方案供參考：

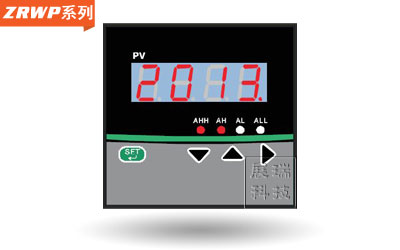

1、雖然不知是西門子哪種液位計，根據使用情況來看，電壓在20V以上時對變送器電路影響還不大，因此可買一臺萬能輸入型數顯表，線路串接標準電阻箱（事先設置在250歐姆），可從電阻箱兩端并出引線，得到1~5VDC電壓信號，數顯設置為1~5VDC輸入，指示最大（20mA）并維持半小時左右，測量西門子變送器電壓不低于20V可正常使用，此時再采購高精度250歐姆標準電阻替換電阻箱并可靠連接（電阻可并接在數顯表輸入端子上）。

2、電壓下降較大的話，減小電阻箱電阻為150歐姆、100歐姆或50歐姆等整數值，直到測量變送器電壓＞20VDC，萬能輸入型數顯量程相應改為0.6~3V（150歐姆時）、0.4~2V（100歐姆時）、0.2~1VDC（50歐姆時），最后用高精度電阻替換電阻箱。

給個最后的建議，用帶4~20mA信號輸出的數顯表，把變送器和數顯表連起來，再把數顯表的信號送給DCS進行顯示，這樣就可以了！
