【文章摘要】河南鄭州展瑞科技生產的信號隔離器,用于監測蓄電池的電流與電壓的消消耗,主要由充電器、電源電路、蓄電池、直流負載、電壓和電流采樣電路、EMC電路、隔離變送器、MCU、顯示電路、報警電路等構成;了解更多信號隔離器產品請致電河南鄭州展瑞科技服務熱線:0371-56708681;

    河南鄭州展瑞科技生產的信號隔離器,用于監測蓄電池的電流與電壓的消消耗,小編來說說其應用:

    蓄電池電量充足時會給其后級的直流負載直接供電，蓄電池的供電電壓和電流隨著電量的消耗逐漸降低，如果低至最低限度后電量仍然得不到補充，則蓄電池極易會因?yàn)檫^(guò)放而損壞;而另一方面，蓄電池電量不足后充電器給蓄電池充電，蓄電池電壓會隨著電量的補充而逐步升高，如果蓄電池電壓達到限值后仍然不停止充電，則蓄電池極易因?yàn)檫^(guò)充而損壞。因此對蓄電池電壓和電流實時高精度的監測是完全有必要的，否則蓄電池極易因?yàn)檫^(guò)充或者過放而損壞。　　

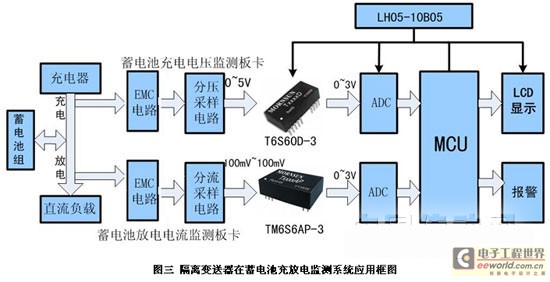

 下圖為我們?cè)O(shè)計的蓄電池充放電監測系統電路框圖，主要由充電器、電源電路、蓄電池、直流負載、電壓和電流采樣電路、EMC電路、隔離變送器、MCU、顯示電路、報警電路等構成。下面詳細介紹各部分的作用：

    對于蓄電池電壓的監測，我們知道常見蓄電池電壓有24V和12V等，為了便于電壓信號采集，我們采用了分壓的方式將蓄電池電壓降低到0~5V的范圍內，以便于信號處理;對于充放電電流的監測，我們將分流器串進充放電回路中，分流器會將放電電流轉換為一個毫伏的電壓信號，以便于信號處理。

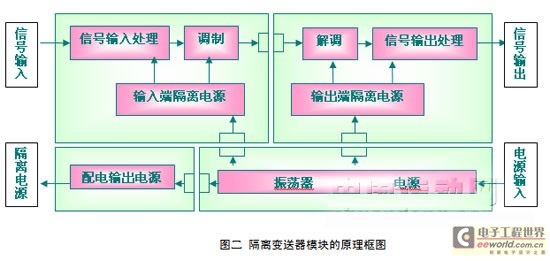

    實際應用中發現，在給蓄電池充電和放電時，如果不對信號進行隔離，則電源回路的干擾信號會通過信號通路直接傳輸?shù)胶蠹?jí)的MCU，導致MCU經常性的信號丟失甚至死機。而常規的信號隔離方式有兩種，電磁隔離和光耦隔離，光耦隔離因其反應速度較慢、傳輸精度不高而不能使監測系統實時高精度的對蓄電池電壓和放電電流進行監測，因此我們需要選擇電磁隔離方案，這里我們選用了金升陽公司制造的隔離變送器模塊來實現隔離干擾信號，精準變送信號?！?/p>

　
 在蓄電池電壓監測回路中我們選用了隔離變送器模塊T6S6D-3將輸入的0~5V采樣信號隔離變送為0~3V以便于后級的ADC采集;因?yàn)樾铍姵氐某潆姾头烹娀芈凡捎昧送痪€路，所以在蓄電池放電電路中，分流器采集的電壓信號是正負的，我們選用的金升陽公司的隔離變送器模塊TM6S6AP-3，它能夠?qū)?100mV到+100mV范圍內變化的信號線形轉化為0~3V的電壓信號以供其后ADC直接采集。
