ZR3051X智能壓力變送器信號輸出電路設計&溫度補償設計

展瑞科技專注儀表10余載 服務客戶千萬家｜儀表咨詢熱線：0371-56708681

【文章摘要】智能壓力變送器的問世給儀表行業帶來的前景,河南鄭州展瑞科技借鑒國內先進技術對智能變送器電路進行重新設計,通過軟件,溫度補償單元的優化,研發出ZR3051X系列高精度智能壓力變送器產品;展瑞科技服務熱線:0371-56708681,技術支持:13525518669!

    首先小編來談?wù)務谷鹂萍糧R3051X智能壓力變送器信號輸出電路：

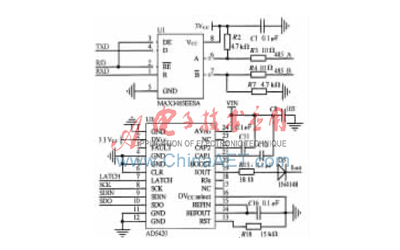

    展瑞科技ZR3051X智能壓力變送器能輸出兩種信號：模擬電流變送信號和數字信號。模擬信號采用內置16位 DAC的V/I轉換芯片AD5420產生。數字信號通過RS485實現遠傳，RS485通信芯片采用半雙工的MAX3485。展瑞科技ZR3051X智能壓力變送器信號輸出電路如下圖所示。

　AD5420是ADI公司推出的采用SPI接口輸入、內置16位DAC的高精度低成本4~20 mA輸出的V/I轉換芯片，電流輸出可配置為0~20 mA、4~20 mA、0~24 mA中的一種，總體誤差為0.01/FSR，具有能調節40 V輸入電壓的功能。圖中的R18為電流設置電阻，采用低溫漂金屬膜電阻。R13為限流電阻，防止外接負載很小時對AD5420的損害。

展瑞科技ZR3051X智能壓力變送器的軟件設計

展瑞科技ZR3051X智能壓力變送器的軟件設計部分主要包括ADUC7061的啟動代碼和初始化、A/D轉換結果的相關濾波、數據轉換等數據處理、零點校準和滿度校準、模擬電流變送信號輸出控制程序、溫度補償單元和串行RS485通信程序等。由于基于ARM7TDMI內核的AUDU7060內部集成了高精度的24 bit Σ-Δ型ADC和其他的模擬外設，同時支持零點校準、滿度校準等系統校準功能，所以A/D校準和轉換值的獲取可以很方便實現;模擬電流變送信號輸出由ADUC7061控制AD5420產生，線性受控于輸出的數字信號。

展瑞科技ZR3051X智能壓力變送器的溫度補償單元

傳感器的輸入輸出關系隨著環境溫度的變化而變化。設傳感器的被測量為x，輸出量為y，t為環境溫度?？紤]環境溫度因素，傳感器靜態特性為：y=f(x,t),常表現為隨溫度變化的非線性特性，這與傳感器的理想輸入輸出關系y=kx相比，存在著線性誤差和溫度誤差。將y=f(x,t)按級數展開得：

由此可見，溫度變化必然帶來傳感器的零點漂移和溫度誤差，為提高測量精度，需要對傳感器的溫度誤差進行補償。目前對傳感器的誤差軟件補償?shù)姆椒ê芏?，大體上分為兩大類：線性插值擬合和非線性插值擬合。線性插值和擬合方法簡單易操作，但實際補償精度不夠理想，本展瑞科技ZR3051X智能壓力變送器對傳感器的誤差補償采用三次樣條曲線插值補償，實際應用表明可以很好地補償傳感器的非線性誤差及溫度誤差。

 展瑞科技河南鄭州有限公司研發ZR3051X智能壓力變送器，更好的電路設計與溫度補償單元，讓展瑞產品更勝一籌；展瑞科技產品服務熱線：0371-56708681，技術支持：13525518669！

編輯｜zhanruitech    來源｜展瑞科技    時間｜2015-6-29
