【文章摘要】ZR-2000-11-12P模擬量隔離器采用DC24v供電,輸入輸出4~20mA,精度高,穩定性好.通過斷開回路,可以完美解決地環流干擾問題.展瑞科技專業生產信號隔離器廠家,持術支持:0371-56708681.

模擬量是指變量在一定范圍連續變化的量；也就是在一定范圍(定義域)內可以取任意值(在值域內)。模擬量隔離器通常為輸入4~20mA直流電流信號，通過光電隔離器輸出對應的4~20mA信號，來解決現場儀表信號的干擾。工控現場通常干擾有以下幾種：1、地環流干擾；2、環境干擾；3、人為的干擾。

本文著重介紹什么是地環流干擾、如何解決地環流干擾。地環流干擾的產生通常在工業生產過程中實現監視和控制需要用到各種自動化儀表、控制系統和執行機構，他們之間的信號傳輸既有微弱到毫伏級、毫安級的小信號;又有幾十伏，數千伏、數百安培的大信號;既有低頻直流信號，也有高頻脈沖信號等等，構成系統后往往發現在儀表和設備之間傳輸相互干擾，造成系統不穩定甚至誤操作，出現這種情況除了每個儀器、設備本身的性能原因如抗電磁干擾影響，還有一個十分重要的原因就是各種儀器設備根據要求和目的都需要接地,例如為了安全，機殼需要接大地;為了使電路正常工作，系統需要有公共參考點;為了抑制干擾加屏蔽罩，屏蔽罩也需要接地，但是由于儀表和設備之間的參考點之間存在電勢差(也就是各設備的共地點不同)因而形成“地環流”、“接地環流”問題是在系統處理信號過程中必須解決的問題。
如何解決這個地環干擾呢，1、所有現場設備不接地，顯然這是不可能的；2、使每下設備接地點的電勢相同，這個現實中也不好實現；3、加裝信號隔離器，如ZR-2000系列模擬量隔離器。

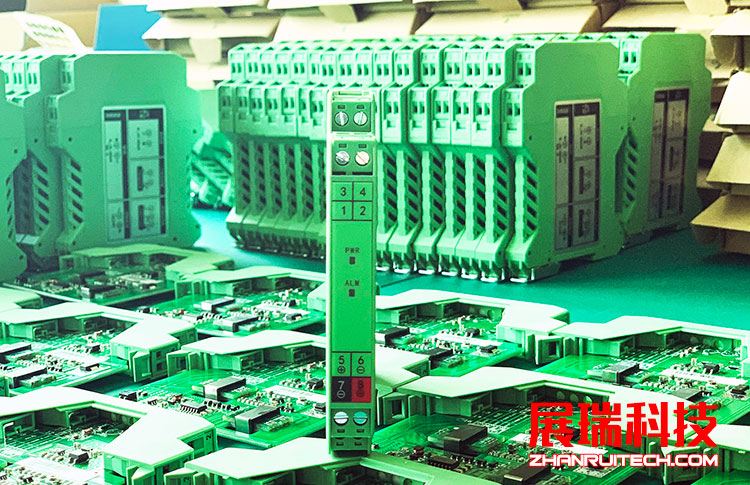

在每一個儀表的回路中加裝ZR-2000-11-12P模擬量隔離器來斷開環路，同時又不影響過程信號的輸出，從而徹底的解決環路干擾問題。ZR-2000-11-12P模擬量隔離器采用DC24V獨立供電，輸入-輸出-電源三者相互隔離，±0.1%F.S精度高，穩定性好。下圖為展瑞科技ZR-2000系列一入一出模擬量隔離器產品生產實拍圖。

ZR-2000-11-12P模擬量隔離器
